籃球計時記分系統

第一部分? 計時記分系統概述
計時記分系統是一個負責各類體育競賽技術支持系統前沿（比賽場地）的數據采集和分配的專用系統，它負責各類體育競賽結果、成績信息的采集處理、傳輸分配，即將比賽結果數據通過專用技術接口（界面、協議）分別傳送給裁判員、教練員、計算機信息系統、電視轉播與評論系統、現場大屏幕顯示系統等。
由于體育競賽的不可重復性，決定了計時記分系統是一個實時性很強、可靠性要求極高的以計算機技術為核心的電子服務系統。因此，計時記分系統自身組成獨立的采集、分配、評判、顯示發布系統，做到所有信息的實時、準確、快捷、權威。
計時記分設備是各類體育比賽中不可缺少的電子設備，計時記分系統設計是否合理，關系到整個體育比賽系統運行的穩定和可靠，并直接影響到整個體育比賽的順利進行。
計時記分系統是體育競賽的重要工程項目，是關系到競賽成敗的關鍵工程，每一個單項體育競賽都具有對應的專門計時記分工作系統。這些工作系統各不相同，但都是各單項成績處理系統的前級數據采集系統，除了提供計算機成績處理系統競賽數據以外，還需要在部分項目中連接電視轉播等其它工作系統，計時記分需要極高的工作穩定性和可靠性。
我國計時記分系統的實施，最終都須報國家體育總局相關項目管理中心進行最終確認，協調解決具體項目計時記分設備與現場成績處理系統之間的接口關系和計時記分系統工程實施的技術監理。
第二部分?? 計時記分系統的特點：
統一規劃、集中管理
計時記分信息系統的建設是一個規模龐大、功能要求嚴格、廣泛應對各個部門的系統工程。該系統內部的信息交換頻繁、數據處理復雜，各分系統也沒有統一的技術標準，因此，內部接口繁多并占有相當大的系統開發工作量。必須達到統一規劃、集中管理，不使技術力量和資金分散，減少不必要的多口協調和技術重疊，保證系統的高效可靠。
由于體育競賽是一種具有不可重復性的特殊行業活動，同時，信息工程的質量主要取決于對建設場地所實施工程的特點、內容全面認識了解的深度。因此，在承包工程中應首先選擇對體育競賽、大型運動會有較深刻了解并作過相應工程的公司和單位來實施，才能有效保證投資的效益及系統具有較高適應性和可靠性，才能爭取到較高的一次成功率。
管道機房預留
綜合性運動會信息系統是以電子技術、計算機技術和通信技術為核心的具有高度自動化、高效的體育競賽信息服務系統，是大型綜合性運動會組織管理工作中的重要組成部分，是承辦城市或地區綜合實力的具體體現。同時也是復雜的、龐大的系統工程，該系統具有涉及面廣、分支多、多項內容交叉、調整修改頻繁、建設周期長等特點。
在場館建設的期間，應預留計時計分機房、廣播電視綜合區、體育競賽綜合信息管理系統、顯示控制機房、游泳池起跳器、比賽場地、仲裁錄像系統的管路通道。
第三部分?? 計時記分系統的主要功能：
計時記分系統是根據競賽規則對比賽過程中產生的成績信息進行采集、數據處理、監視、量化處理、顯示公布的工作過程，由計時、記（評）分、測量、顯示、傳輸?shù)仍O(shè)備組成，系統應滿足以下功能：
1)、系統的構成必須滿足功能齊全、方案合理、構成嚴謹?shù)囊蟆?br /> 2)、系統應具有良好的用戶界面和系統連接界面，并有備份安全措施。
3)、系統應實時準確地完成競賽項目的信息采集、處理和傳遞，保留原始成績資料。
4)、要求多數競賽項目上安排使用自動工作系統，減少人工干預。
5)、系統應具有完成各種競賽項目的現場比賽結果或成績信息的顯示功能。
6)、系統應具有與場館顯示屏、現場成績處理、電視轉播的標準接口能力。
7)、系統應具有對各類比賽現場環境條件的適應能力，并為其它系統提供計時記分系統分配傳輸?shù)某煽冃畔⒛芰?br /> 每一個運動項目都對應著一個專門的計時記分系統，并各自有著不同的工作內容和技術方式，計時記分系統是由多種技術設備并采用專門線路按運動項目特點組織起來的，為使計時記分系統運行良好，必須首選保證每個工作系統基本功能的完整。計時記分系統是體育競賽、大型運動會成績的最終來源，從使用的角度來看，是一點對多點，對于不同系統的信息，需要開發不同的適配接口，并完成與現場成績處理子系統的對接。
第四部分? ?計時記分系統建設的原則:
計時記分是體育競賽活動中不可缺少的重要組成部分,是對比賽過程進行時間的測定或累計，記分是對參賽者的運動行為及其環境進行測定、示警和得分累計記錄，最終完成控制競賽過程，提供量化的成績評判比較依據，將結果在配屬的顯示器是實時顯示。同時向相關系統提供的需要的競賽信息。
計時記分系統的建設原則：
1)、計時記分設備由各單項競委會根據比賽要求配制，并必須保證各單項計時記分系統的功能完整性和符合最新競賽規則要求。
2)、評分設備必須采用國家體育權威檢測機構或組織認定的設備。
3)、為節省投資，考慮到賽后設備的沿用性和使用率，顯示設備盡量采用點陣顯示方式，同時考慮配置相應的多種顯示軟件。
4)、現場計時記分設備必須具備計算機通信的數據接口，以滿足數據信息的自動、高速處理與比賽結果的公布。
5)、系統設備安裝、調試、運行將以設備供應商和經過專業培訓并參加過多次大型體育活動的有較豐富實際經驗的人員為主。
每個計時記分系統均是針對每個相應的運動項目而設置配備的，也是要符合國際、國內各單項體育組織的要求，保證各類體育競賽的圓滿成功。

第五部分?? 計時記分系統的組成與分類：
各單項比賽現場的計時記分系統均根據各項目規則的技術要求而設立，因項目不同而異。同時競賽期間在現場計時記分系統均服從賽會單項競賽委員會的指揮調度，而不可有隨意性行動。

第六部分?? ?計時記分系統：
6.1籃球計時記分系統:

(1) 由數據采集、數據傳輸和數據顯示三部分組成。

(2) 數據采集的檢測設備所采集的比賽環境數據、比賽成績數據，客觀、準確

(3) 數據采集用各種檢測設備具備良好的性能，室外用設備（若有）具備防塵和防水功能，應能適應比賽環境的變化，設備具備符合國際工業標準的聯網接口。

(4) 計時記分系統采用國際標準的通信協議進行現場檢測數據的傳輸，方便現場成績處理系統的數據處理和成績發布。

(5) 數據顯示指比賽期間，用來顯示各種比賽信息的顯示屏，比賽信息顯示屏的數據、面積顯示的內容滿足相關比賽競賽規則的要求。

(6) 聯網型比賽信息顯示屏能和計時記分系統的數據采集設備和現場成績處理系統連接，接收、顯示數據。

(7) 獨立型比賽信息顯示屏可具備能長時間工作的電源，并具備充電功能；設備應具備遠程控制操作功能和聯網通信接口。

(8) 比賽信息顯示屏在場地中的放置，通過國家權威檢測部門或組織的檢驗.

(9) 計時記分系統和現場成績處理系統能滿足與場館屏幕顯示及控制系統、電視轉播系統的連通要求。

(10) 對舉辦綜合性運動會的比賽場館，現場成績處理系統能及時把各種比賽信息傳送到綜合性運動會競賽信息系統。

6.2計時記分系統標準華體育館配置清單:

品名	單位	數量	備注
計時記分設備	套	1
計時器	個	1
24秒控制器	個	1
四面24秒計時牌	套	2	三選一
三面24秒計時牌	套	2
單面24秒計時牌	套	2
比賽軟件	套	1	籃球
4*0.5電纜	根	2
進攻指示器	臺	1
犯規顯示器	套	1
訊響器	臺	1
24秒計時燈帶	套	2
24秒安裝支架	根	2	1.2米
音頻線樣線	根	1	1.5米
通訊線樣線	根	1	5米
安裝調試培訓費用	無	無



6.3計時記分系統各部分基本功能:

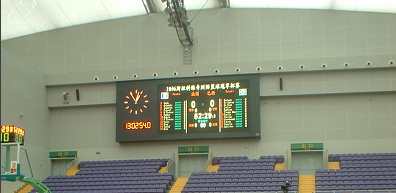

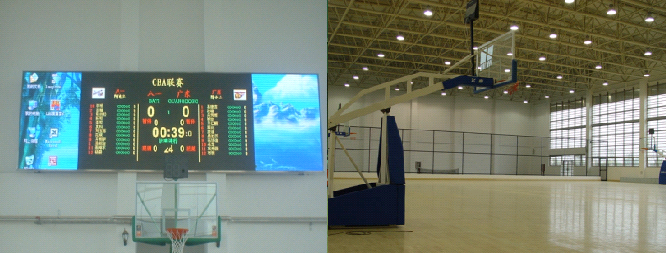

顯示設備:顯示設備一般由場館方提供,多為LED大屏幕顯示方案.根據場館大屏幕的長寬比例和大小,計時記分系統會量身定制顯示方案.要求LED顯示屏為同步顯示屏且高度至少滿足250點.計時記分系統是根據大屏幕的控制電腦進行對接,大屏幕系統應至少保證有一個串口做預留.

計時記分設備:計時記分系統支持多種對抗類比賽項目.如籃球,足球,排球,乒乓球,羽毛球,手球,冰球,曲棍球,水球,臺球,門球,柔道,跆拳道,摔跤,拳擊，橄欖球等項目.真正將計時和記分融為一體且滿足專業比賽多名裁判同時操作的要求.能將比賽中的實時數據如全隊得分,犯規 , 暫停 , 時間 , 24秒 , 個人的得分 , 犯規 , 比賽進行 , 比賽暫停等信號全方位的實時傳輸.并為比賽成績處理系統,比賽信息查詢系統,賽事綜合管理系統,比賽中央監控系統和電視轉播系統提供實時的比賽數據,滿足場館智能化需求.

計時記分設備

計時器:計時記分系統的關鍵部件計時器用于記錄比賽時長.高精度的石英計時保證比賽時間更加準確.內置于計時記分設備箱體中,使用更安全.配有專用的外接控制手柄,既滿足專業比賽要求又保證在使用中更方便.高速反應的進口按鍵使連續兩次按動的間隔僅為0.1秒.

24秒控制器:用于控制比賽中24秒的計時.走,停,復位,及黑屏功能.完全滿足現有的CBA,NBA,FIBA等比賽規則.支持最新14秒規則。

24秒牌: 24秒牌通過專用支架安裝在籃板后面的籃臂上.比賽時間,24秒同時顯示.比賽時間有五位,四位可選,比賽時間能在99:59:9--00:00:0之間任意設置.24秒可在99-00之間任意設置,在比賽時間不足24秒時有黑屏功能.選擇用4位比賽時間的24秒牌時當每節比賽最后一分鐘時秒位和1/10自動進一位,可顯示1/10.可滿足NBA,CBA和國際籃聯比賽規則.24秒牌有單面,雙面,三面,四面可選.

?單面(4位時間)

?三面(5位時間)?????? ? ? ? ? ? ? ? ? ?三面(4位時間)

比賽用監聽電腦:(可選)比賽用監聽電腦用于顯示比賽中實時的比賽數據,同時也是比賽數據的網絡接口.當有需要將比賽數據以網絡形式發送的時候,增加此電腦并配上定制的專用軟件即可實現比賽數據的網絡傳輸.

比賽軟件: ?比賽軟件主要功能是收集處理計時記分系統實時發送過來的比賽數據,并將其加工處理后發送到LED大屏幕上進行顯示.

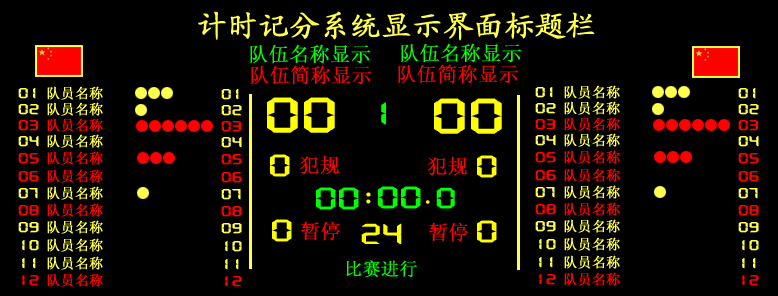

比賽界面顯示樣例

• 可根據LED顯示屏的尺寸,像素密度及顯示比例任意設定顯示布局.
• 可將比賽顯示界面設定成彩色或者雙基色顯示.
• 可進行比賽規則設置；
• 可進行顯示設置；
• 可任意調整顯示內容；
• 可任意調顯示字體字號等；
• 可保存當前比賽各隊信息；
• 可調入提前輸入的比賽各隊信息；
• 可恢復由于意外死機而消失的比賽數據

6.4計時記分系統各部分結構特征:

產品參數:

計時記分主機：

控制核心: 3100控制卡 工業設計 非ARM芯片的民用設計

時間源: 恒溫晶振

通訊方式:RS485

通訊安全：帶光電隔離保護

顯示方式:OLED陽光可視液晶屏

分辯率: 256*64

顏色:藍色

灰度級:16級

I/O接口: 航空插頭.

按鍵觸發: 400次/秒

按鍵壽命: 10萬次

按鍵連續兩次間隔: 0.5秒

電源接口：AC? INPUT：220V±15％ DC? OUTPUT：＋5V? 2A

接口波特率: 9600BIT/S

通訊距離: RS232>70米 RS485>1200米

工作環境：-10oC-+50oC

儲存環境: 溫度-20oC-+70oC，濕度85%

散熱方式: 自然冷卻散熱

記分設備外形尺寸: 約長320mm 寬240mm 高8mm

重量: 3.5KG/臺

24秒牌：

時鐘LED8字:寬64MM,高128MM

24秒LED8字:寬128MM高256MM

24秒顯示牌外形尺寸:約寬 500MM? 高? 540MM? 厚50MM-120MM

通訊方式:RS485

傳輸距離:1200米

控制方式:有線

連接方式:4*0.75平方電纜,航空插頭

重量:10KG/個

6.5實現方案:

6.6安裝方案:

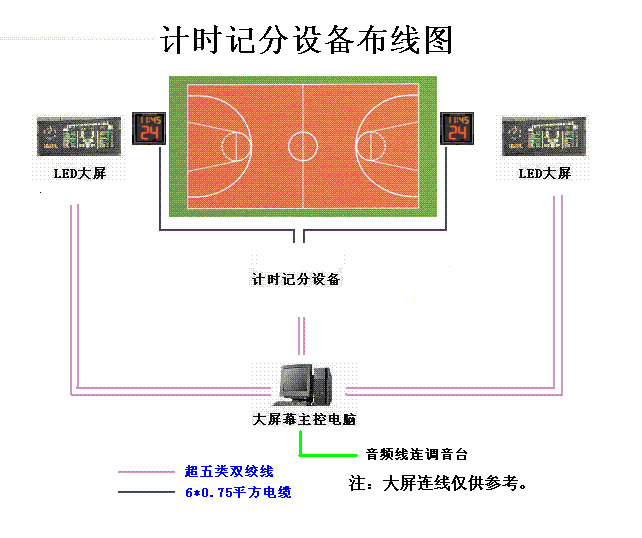

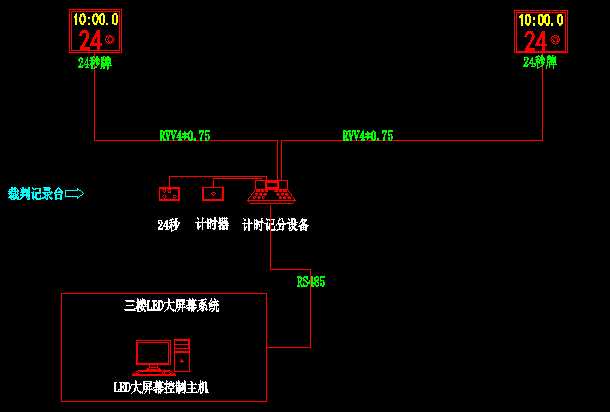

計時記分設備放置在裁判記錄臺上,24秒牌安裝于籃球架上,計時記分設備與24秒牌的連接,用4芯0. 75平方電纜線.

計時記分與大屏幕電腦用超五類雙絞線連接,布線要布2根,一根做備用.

大屏幕電腦與調音臺之間走音頻線,比賽每節結束和全場結果會有比賽聲音需要通過擴聲系統輸出,音頻線一頭連電腦耳機插孔一頭連調音臺.

如有進攻指示器,犯規顯示器等擴展設備.只需考慮電源即可,單獨工作即插即用.

6.7與其它系統關系:

與LED大屏幕系統關系

計時記分系統與大屏幕要串口通訊,因此大屏幕主控電腦須留一個串口給計時記分系統.計時記分軟件安裝在大屏幕電腦上,與LED播放軟件切換顯示.

與成績處理系統信息發布系統關系

計時記分要為成績處理系統提供比賽數據輸出,因此要為比賽提供穩定的485信號.成績處理系統將比賽信息處理后經賽事監督確認就可以通過局域網發給信息發布系統服務器,進行發布.

與電視轉播系統關系

計時記分系統與電視轉播的連接有兩種方案:

1將大屏幕主控電腦連入局域網,賽事綜合管理系統通過局域網接收比賽數據,然后通專用電視轉播接口發給電視轉播車.

2計時記分系統提供485信號給轉播車,轉播車需要簡單集成一下即可讀取信號進行轉播

6．8應用方案：

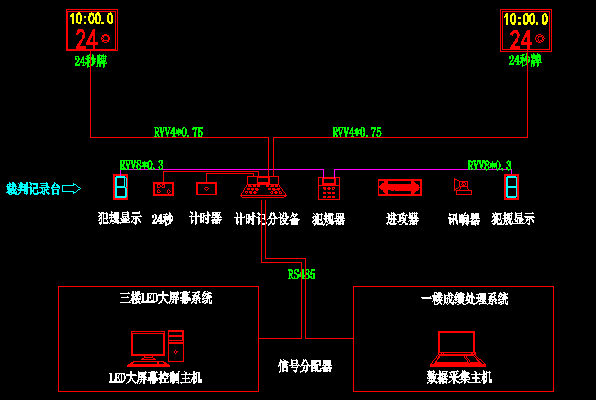

A：專業版比賽方案：

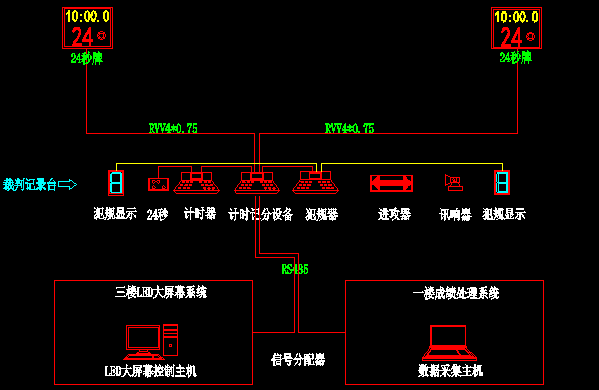

B：標準版比賽方案：

C：專業版比賽方案簡配：

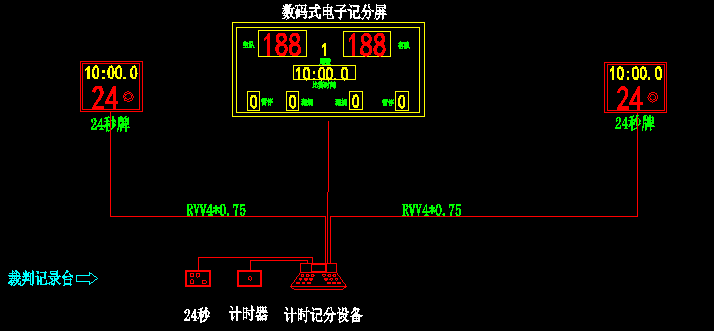

D：訓練賽（或簡易）比賽方案：

?

?
